Services

Wanneer we over geavanceerde domoticasystemen spreken gaat onze woning anticiperen en meedenken.
We vinden vandaag op de markt de meest gesofistikeerde systemen.

In vele gevallen is de hardware of software voorzien van een eigen netwerk, netwerkprotocol of veldbus.
Men moet dus de componenten en kabelstructuur gebruiken van de keuze die men gemaakt heeft.
Enkele bussystemen worden reeds aangeboden door verschillende bedrijven, zodanig de eindklant niet vast zit aan één merk.
Soms een vals gevoel van veiligheid, gezien 'brand labelling' wel eens toegepast wordt.
Men vergeet echter dat deze specifieke componenten, met een niet onaardig prijskaartje, maar een beperkte tijd zullen geproduceerd worden.
Wanneer men dus een defecte eenheid heeft, 15 à 20 jaar na installatie, is het best mogelijk dat deze niet meer leverbaar is.
We vermoeden dat u de gevolgen van zo'n incident wel kan inschatten.

Als volwaardig alternatief kunnen we kiezen voor een systeem met PLC.
Hier zullen we gewone draden en kabels gebruiken welke met één centrale eenheid verbonden worden.
We moeten toegeven dat de bedrading iets uitgebreider zal zijn, maar dit zal niet opwegen tegen de voordelen.
Wanneer PLC defect, zal deze te vervangen zijn door een nieuwer model of zelfs door een type van een ander merk.
Alle digitale ingangssignalen zijn immers standaard 24 VDC en relais of dimmers worden gebruikt voor de sturingen.
Wanneer analoge signalen nodig zijn, zullen deze standaard 4-20mA of 0-10V zijn.
Netwerkprotocollen worden enkel binnen de besturingskast gebruikt.
Instellingen en uitlezen van waarden kan perfect via een draadloos netwerk of bestaande ethernetverbinding.

Hier een voorbeeld van een eenvoudige opstelling. (PDF download)

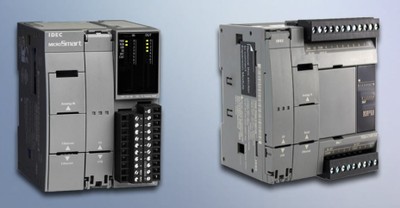

We maken hier gebruik van een Idec FC6A CPU met uitbreidingsmodules (I/O en analoog) + een display.



Vanaf de ingangen vertrekken we met 1 of meerdere meeraderige kabels, naar de drukknoppen van een merk naar keuze.
Meestal maken we gebruik van een soepele 16 of 18 x0,25mm² kabel. In de inbouwbakjes wordt de kabel ontmanteld, en de nodige draden gebruikt.


Voor de uitgangen, raden we aan van PNP transistoruitgangen te nemen en deze te verbinden met een kleine relais voor het schakelen van de verlichting / verbruikers.
Opgelet, wanneer voor de verlichtingskring een zekering van 10A gebruikt wordt, moet elke relais in de kring ook 10A kunnen schakelen.



Om de temperaturen in de verschillende ruimtes te meten, maken we in dit geval gebruik van de CYB-RTUtemp10 module.
Deze wordt verbonden met RS485 poort van de PLC. Op de CYB-RTUtemp10, kan men tot 10 sensoren DS18B20 aansluiten.

In deze eenvoudige opstelling maken we gebruik van een standaard condensatieketel en radiatoren voor de verwarming.
Voor het appart regelen van de temperaturen in de verschillende ruimtes, hebben we thermische motoren voorzien op de collectoren naar de radiatoren.
Hier hebben we gekozen voor de iets duurdere, aangestuurd met een analoog signaal 0-10V, maar werkt ook perfect met de 2 standen versies.

Gezien geen thermostaat aangesloten op de condensatieketel, moet men een optionele module bestellen om de temperatuur van het water of het vermogen in te stellen van de ketel.
Kies hiervoor een module, aanstuurbaar via een analoog signaal 0-10V of 4-20mA (geen communicatie met de ketel).
Wanneer de ketel moet vervangen worden, kan men dan zonder meer hetzelfde signaal gebruiken.

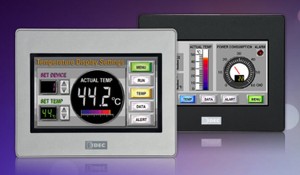

Om de temperaturen in de verschillende ruimtes in te stellen, kan men gebruik maken van een kleine display, maar dit kan ook perfect via een smartphone.




Met dit basissysteem, kan men zonder veel meerkost reeds een aangenaam comfort realiseren.
- Alle lichten uit via 1 schakelaar (bvb bij het verlaten van de woning en/of op de slaapkamer)
- Instellen van een selectie sfeerverlichtingen via één drukknop of via smartphone
- Licht automatisch uit na een bepaalde tijd  (toilet, inkom, tuinhuis ...)
- Instelling van de temperaturen in de ruimtes afhankelijk van dagritme. (Bvb 24°C badkamer s'morgens over een periode van 30 min.)
- Afwezigheidsprogramma. De PLC zal de verlichting/rolluiken bedienen tijdens uw afwezigheid, om de indruk te geven dat uw huis niet verlaten is.
- Deurbel laten gaan via knipperen van licht  (bvb wanneer er kinderen slapen)
-  .....

Wanneer we het geheel gaan uitbreiden met toegangscontrole, bewegingssensoren, rook/watermelders e.d., kunnen we bewaking en comfort gaan combineren.

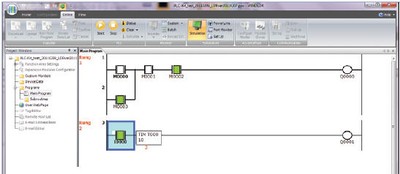

Gezien we in dit geval gebruik maken van een PLC met veel voorgeprogrammeerde functies, heb je op enkele uurtjes de zaken zelf geprogrammeerd.
Indien gewenst kunnen wij u hier bijstaan of het geheel zelf in handen nemen en programmeren naar uw noden.



Prijs is natuurlijk afhankelijk van wat men wenst, maar is zeker geen enorme meerkost.
In een traditionele installatie heeft u ook schakelaars, een alarmcentrale en bewegingssensoren nodig.
Om u een idee te geven: een CPU met 24 digitale ingangen, 16 tr. digitale uitgangen + uitbreiding 2 x16 digitale uitgangen + uitbreiding 2x16 digitale ingangen + 8 analoge ingangen + 8 analoge uitgangen heb je voor ongeveer €1000,00 + BTW
Hierbij moeten dan nog de stuurrelais, 24 VDC voeding  en eventueel display.
Afhankelijk van de keuze, zou het dus voor minder dan €1500,00 + BTW meerkost moeten realiseerbaar zijn.

Indien u nog vragen zou hebben, aarzel dan niet ons te contacteren.
